Проверка ритма:
если нормальный ритм
При скорости ленты 50 мм/с:
ЧСС = 600 / (число больших квадратов между двумя RR (интeрвал RR); или ЧСС =3000/ (число малых квадратов).
При скорости ленты 25 мм/с:
ЧСС = 300 / (число больших квадратов между двумя RR (интeрвал RR); или 1500/ (число малых квадратов).
В случае не нормального ритма
Общин количество R в 6 сек (1 сек. 5 больших квадратов) 30 квадратов в них , общее количество R х 10 = (?) ударов в минуту
Продолжительность выражается в секундах (реже миллисекундах), так одна клеточка при стандартной записи ЭКГ
- (скорость движения ленты 50 мм/с) равна 0,02 с.
- При записи со скоростью 25 мм/с, одна маленькая клеточка равна 0,04 с
Одним из признаков синусового ритма является:
Наличие в отведениях II и aVF преимущественно положительных, одинаковых по форме зубцов Р, находящихся на одинаковом расстоянии от QRS во всех комплексах (сердечных сокращениях).
————————————————————————
Вот простой способ определить ЭОС по ЭКГ:
1. Посмотри на зубцы R в отведениях I и aVF.
2. Если R положительный в I и aVF — ось нормальная (0° до +90°).
3. Если R положительный в I, а в aVF отрицательный — ось отклонена влево (−30° до 0°).
4. Если R отрицательный в I, а в aVF положительный — ось отклонена вправо (+90° до +180°).
5. Если R отрицательный в I и aVF — выраженное отклонение (желательно смотреть на отведение II).(желудочная тахикардия)
01. Основы анатомии и электрофизиологии сердца
- Коронарное кровообращение
- Электропроводящая система сердца
- Потенциал действия
- Электрический вектор сердца
- Сердце и ЭКГ
- Лестничная диаграмма
- Электрофизиологическое исследование
02. Основные принципы ЭКГ
- Электроды и отведения ЭКГ
- Механизм кривой ЭКГ
- Частота сердечных сокращений на ЭКГ
- Калибровка напряжения ЭКГ
- Смещение отведений ЭКГ
- Нестандартные отведения ЭКГ
03. Электрическая ось сердца и переходная зона
- Электрическая ось сердца
- Определение электрической оси сердца
- Отклонение оси вправо
- Отклонение оси влево
- Экстремальное отклонение оси

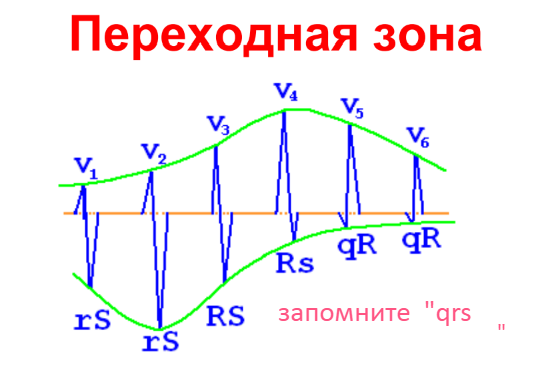

- Переходная зона
